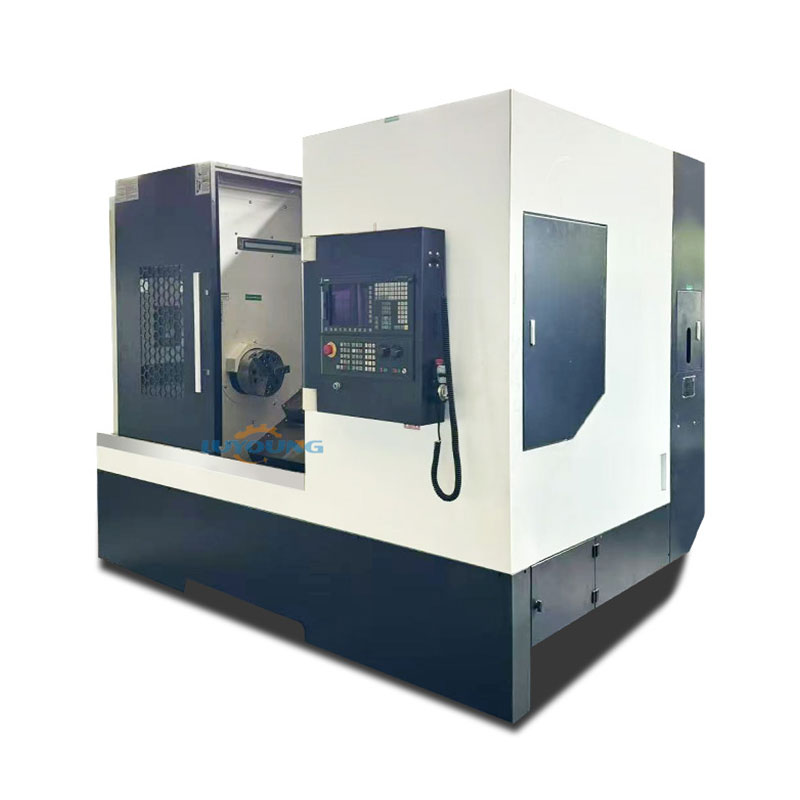

Двухшпиндельный токарный станок с ЧПУ TCK56 от производителя, наклонный токарный обрабатывающий центр с приводным инструментом
Серия многоцелевых станков с ЧПУ TCK56Y-750 – это высокоскоростное точное оборудование для механической обработки, производимое нашей компанией по японской технологии. Основные комплектующие изготовлены известными отечественными и зарубежными предприятиями, ключевые детали обработаны на импортных пятиосевых обрабатывающих центрах для гарантии точности изготовления.
Описание
маркер
Описание станка
Серия многоцелевых станков с ЧПУ TCK56Y-750 – это высокоскоростное точное оборудование для механической обработки, производимое нашей компанией по японской технологии. Основные комплектующие изготовлены известными отечественными и зарубежными предприятиями, ключевые детали обработаны на импортных пятиосевых обрабатывающих центрах для гарантии точности изготовления.
Конструкция станка
1. Многоцелевые станки с ЧПУ серии TCK56Y имеют станину коробчатой конструкции из прочного чугуна (HT-300), изготовленную по технологии цельного литья и обработанную на высокоточном обрабатывающем центре за одну установку. Благодаря этому станок обладает высокой общей жесткостью, хорошей сохраняемостью точности и высокой эксплуатационной надежностью.
2. Станина выполнена в виде высокожесткой наклонной спинки под углом 30°, обеспечивает удобный отвод стружки, оснащена разделительным водосборником, что полностью исключает утечки и упрощает обслуживание.
Резцедержатель

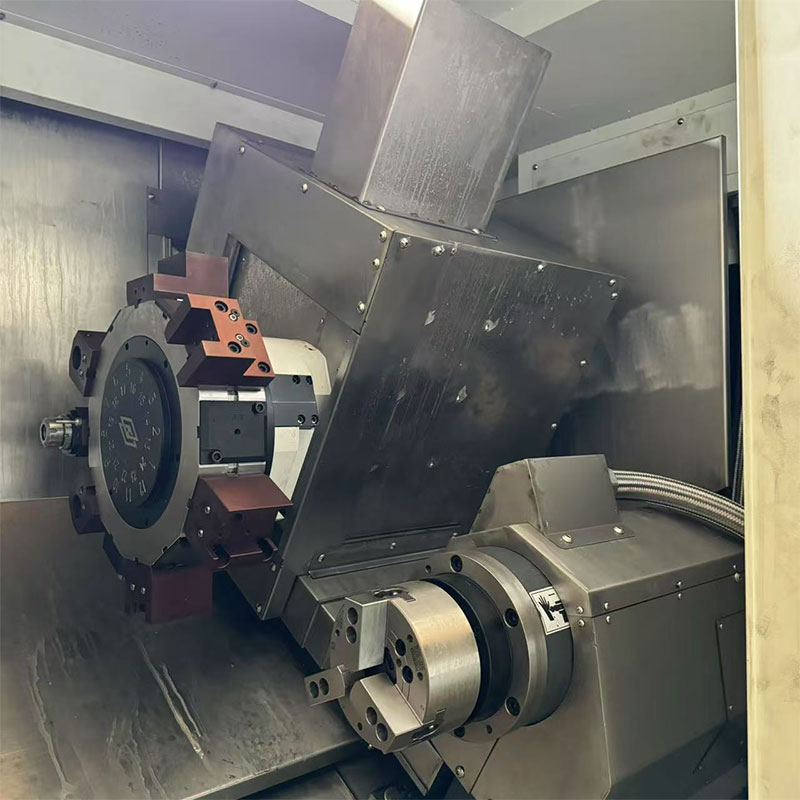

Серия TCK56Y оснащена 12-позиционной силовой револьверной головкой, гнезда для инструментов взаимозаменяемы в любых позициях диска. Скорость смены инструмента высокая (время смены соседнего инструмента 0,25 с). Повторная точность позиционирования резцедержателя 0,003 мм.
Шпиндель
1. Многоцелевые станки с ЧПУ серии TCK56Y используют высокожесткую шпиндельную узел.
2. Внутренняя герметичная смазка шпинделя гарантирует высокоскоростную и плавную работу.
3. Шпиндельный двигатель – асинхронный серводвигатель, бесступенчатая регулировка скорости, мощность 11 кВт, большой и широкий диапазон крутящего момента, высокий крутящий момент уже при низких оборотах, подходит для тяжелой резки.
4. Отсутствие зубчатой передачи в шпиндельной коробке значительно снижает шум и вибрацию.

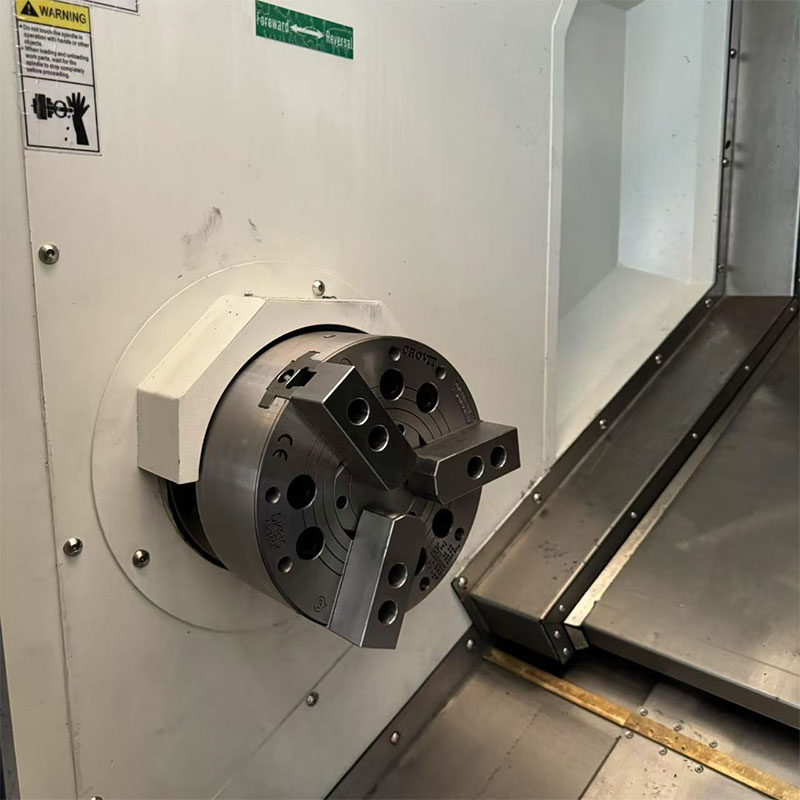

5. Используется сплошной (опционально полый) гидравлический патрон и цилиндр, оснащенный ножным переключателем, удобный и безопасный в зажиме заготовок.
Передача по осям X, Z
1. Передача подачи по осям X4010, Z4010 выполнена на крупноразмерных высокоточных шариковых винтах (класс C3) тайваньской фирмы PMI с предварительным натягом.
2. Подача по осям X, Z осуществляется по роликовым направляющим тайваньской фирмы HIWIN (класс P RG45), обладающим высокой грузоподъемностью.
3. Система смазки винтов и направляющих, принудительная смазка на всем ходу, минимизирующая трение, защищена нержавеющими телескопическими кожухами.
4. По осям X, Z установлены серводвигатели: крутящий момент двигателя по оси X – 10 Н·м, по оси Z – 15 Н·м.
Задняя бабка
1. Станок оснащен стандартной гидравлической задней бабкой, перемещение корпуса осуществляется гидравлическим цилиндром.
2. Направляющие задней бабки – высокоточные линейные направляющие (точность тайваньского класса), обеспечивающие оптимальное сочетание точности подачи и жесткости станка.
Гидравлическая система (возможна установка двойного шпинделя)
Гидравлическая система станка управляется импортными элементами с регулируемым насосом, обеспечивая максимальную экономию энергии.
Система смазки
Централизованная система смазки, автоматическая принудительная смазка шариковых винтов и линейных направляющих, гарантирующая высокую скорость перемещения станка и высокую точность позиционирования.
Технические параметры многоцелевых станков с ЧПУ серии TCK56Y
| Узел | Показатель | TCK56Y |
| Область обработки | Максимальный диаметр вращения на станине (мм) | Φ630 |
| Максимальный диаметр резки (мм) | Φ540 | |
| Максимальная длина резки (мм) | 540 (силовая револьверная головка) | |
| Ход и подача | Ход по оси X (мм) | 280 |
| Ход по оси Y (мм) | ±50 | |
| Ход по оси Z (мм) | 750 | |
| Скорость перемещения по оси X (мм/мин) | 24000 | |
| Скорость перемещения по оси Z (мм/мин) | 24000 | |
| Маховик (мм) | 0,001/0,01/0,1 | |
| Скорость подачи по осям X, Z (мм/мин) | 0~5000 | |
| Скорость ручной подачи по осям X, Z (мм/мин) | 0~1260 | |
| Точность позиционирования | Повторная точность позиционирования по оси X (мм) | 0,005 |
| Точность позиционирования по оси X (мм) | 0,008 | |
| Повторная точность позиционирования по оси Z (мм) | 0,006 | |
| Точность позиционирования по оси Z (мм) | 0,008 | |
| Шпиндель | Частота вращения шпинделя (об/мин) | 10-3000 |
| Максимальный крутящий момент шпинделя (Н·м) | 72 | |
| Конец шпинделя | A2-6 | |
| Диаметр сквозного отверстия шпинделя (мм) | Φ66 | |
| Диаметр сквозного отверстия полого гидропатрона (мм) | Φ52 | |
| Патрон | 10” | |
| Силовая револьверная головка, линейные направляющие | Количество гнезд для инструментов | 12 позиций |
| Время смены инструмента (с) | 0,25 | |
| Размер установки обычного инструмента (мм) | 25×25 | |
| Ход по оси Y (мм) | ±50 | |
| Время отпускания/зажатия гидродиска (с) | 0,12 | |
| Точность деления позиционирования | ±4" | |
| Повторная точность позиционирования | ±2" | |
| Тип линейных направляющих | Передние 35 роликовые, задние 25 роликовые | |
| Частота вращения силового инструмента (об/мин) | 6000 | |
| Размер силового инструмента | BMT55/ER32 | |
| Максимальный вес револьверной головки (кг) | 300 | |
| Электрошпиндель | Конструкция шпинделя | A2-5 |
| Сквозное отверстие шпинделя (мм) | 56 | |
| Наружный диаметр шпинделя (мм) | 170 | |
| Главный двигатель | Мощность главного двигателя (кВт) | 11 (4500 об/мин) |
| Крутящий момент главного двигателя (Н·м) | 72 | |
| Двигатели подачи по осям X, Z | Мощность двигателя подачи по оси X (кВт) | 2,3 |
| Крутящий момент двигателя подачи по оси X (Н·м) | 15 | |
| Мощность двигателя подачи по оси Z (кВт) | 2,3 | |
| Крутящий момент двигателя подачи по оси Z (Н·м) | 15 | |
| Система охлаждения | Объем охлаждающей жидкости (л) | 200 |
| Тип двигателя (1 л.с.) (кВт) | 0,18 | |
| Размеры | Установочные размеры (длина×ширина×высота) (мм) | 3400/2060/2100 |
| Вес | Масса механизма (кг) | 4500 |
Основной комплект поставки
| № | Наименование | Производитель | Опция |
| 1 | GSK 988/KND | Guangzhou GSK | FANUC |
| 2 | Серводвигатель шпинделя и серводвигатели по осям X/Z | Guangzhou GSK | FANUC |
| 3 | Гидропатрон и цилиндр | Zhejiang Dingchang | Jiangsu |
| 4 | Шпиндель | Chongqing Wen’ao | NSK |
| 5 | Подшипники передачи по осям X/Z | Подшипники HRB | NSK, Тайвань |
| 6 | Шариковые винты | PMI (Тайвань) | — |
| 7 | Роликовые линейные направляющие | HIWIN (Тайвань) | — |
| 8 | 12-позиционная силовая револьверная головка | Lien Kieh (Тайвань) | — |
| 9 | Основные электротехнические компоненты | Delixi | — |
| 10 | Муфта | Китайское производство | Япония |
| 11 | Энкодер шпинделя | Китайское производство | — |
| 12 | Гидронасос и двигатель | Китайское производство | — |
| 13 | Детали системы смазки | Китайское производство | Япония |
