Токарно-винторезный станок для трубной резьбы отличается высокой точностью, большой мощностью и высокой жесткостью. Его основные узлы и конструкция прошли оптимизированное проектирование, что делает его предпочтительным оборудованием для обработки валов, дисков, втулок, фасонных поверхностей и деталей типа винтов.
Описание
маркер

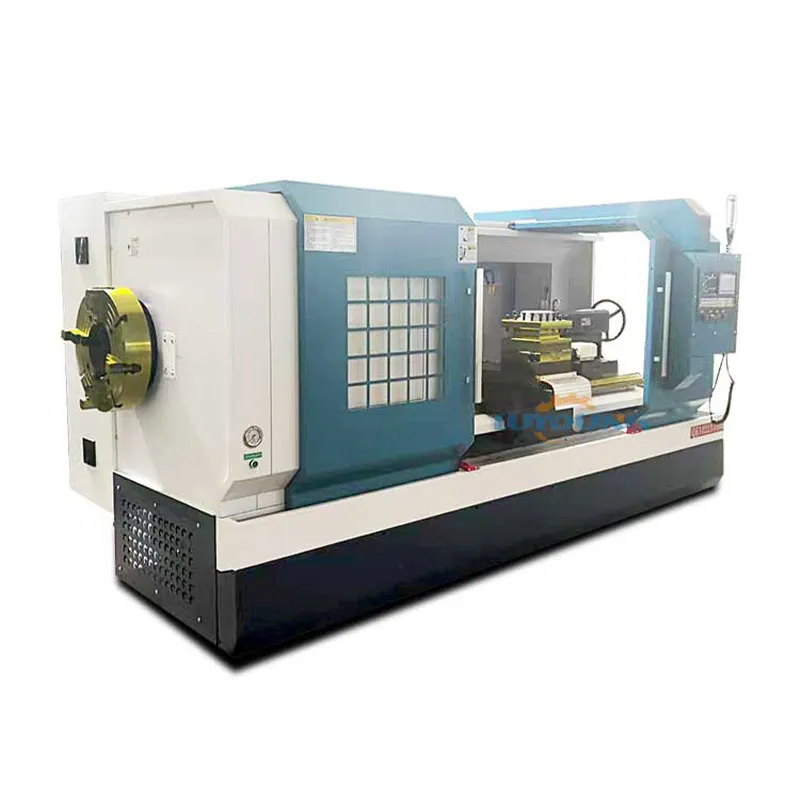

Общие сведения о станке
Токарно-винторезный станок для трубной резьбы отличается высокой точностью, большой мощностью и высокой жесткостью. Его основные узлы и конструкция прошли оптимизированное проектирование, что делает его предпочтительным оборудованием для обработки валов, дисков, втулок, фасонных поверхностей и деталей типа винтов.
Преимущества станка
1. Стыковочные поверхности между коробкой скоростей, станиной, задней бабкой, суппортом и другими узлами обработаны вручную шабрением. Весь станок проходит контроль с помощью лазерного интерферометра, что эффективно гарантирует точность позиционирования, повторяемость позиционирования по осям X и Z, обеспечивает стабильность станка и контроль люфтов.
2. Станок изготовлен из высокопрочного чугуна с добавлением специальных материалов, таких как медь и хром. Закалка направляющих станины достигает глубины 3 мм, что значительно повышает износостойкость и стабильность станка.
3. Станок оснащен централизованной системой смазки и принудительной циркуляционной смазкой коробки скоростей. Это гарантирует чистоту и эффективный отвод тепла в коробке скоростей, особенно в условиях жаркого климата южных регионов, что эффективно продлевает срок службы подшипников и шестерен.
4. Шпиндель станка использует подшипники производства Вафандянь, сквозное отверстие шпинделя составляет Ø82 мм. Зубчатые колеса станка подвергаются прецизионному шлифованию, что эффективно повышает их твердость и снижает уровень шума при работе станка.
5. В станке используются шарико-винтовые пары производства Цицзянь. ШВП по оси Z и оси X имеют конструкцию с предварительным натяжением, что повышает точность обработки наружных диаметров и внутренних отверстий деталей.
6. Станок оснащен четырехпозиционной электромеханической револьверной головкой без подъема производства Вэньчан. Размер державки инструмента: 25x25 мм.
Основные технические параметры
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | Ед. изм. | Qk1322 |
| Наибольший диаметр обрабатываемой заготовки над станиной | мм | 630/800 |
| Наибольший диаметр обрабатываемой заготовки над суппортом | мм | 340/520 |
| Расстояние между центрами | мм | 1500/3000 |
| Диапазон нарезаемых трубных резьб | мм | 50-220 |
| Ширина направляющих станины | мм | 550 |
| Максимальная нагрузка на станок | кг | 3000 |
| Диаметр отверстия шпинделя | мм | 230 |
| Ступени частоты вращения шпинделя | - | коробка скоростей, 4 ступени |
| Диапазон частоты вращения шпинделя | об/мин | 20-550 |

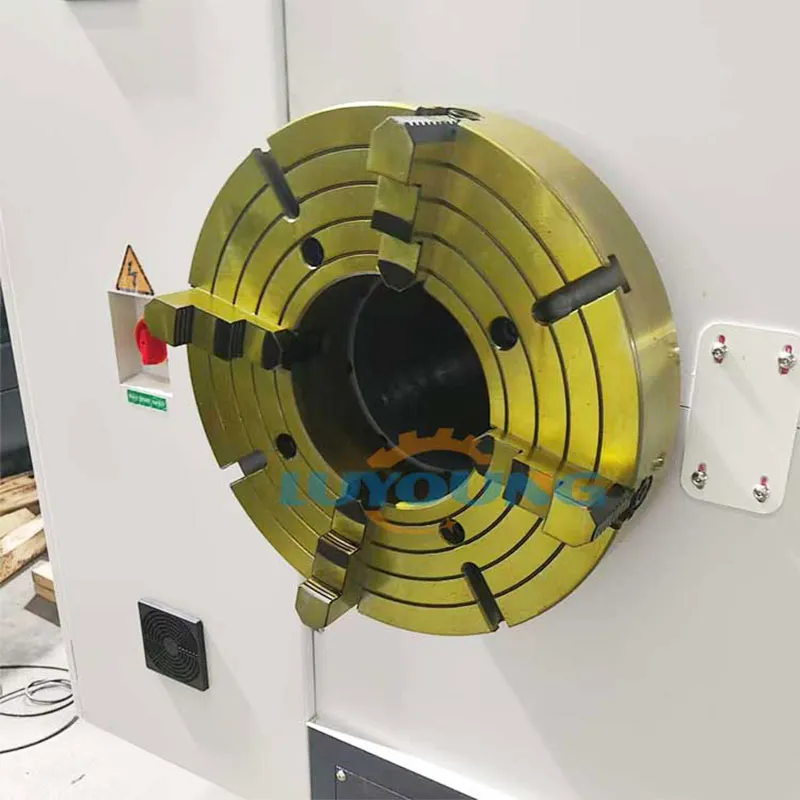

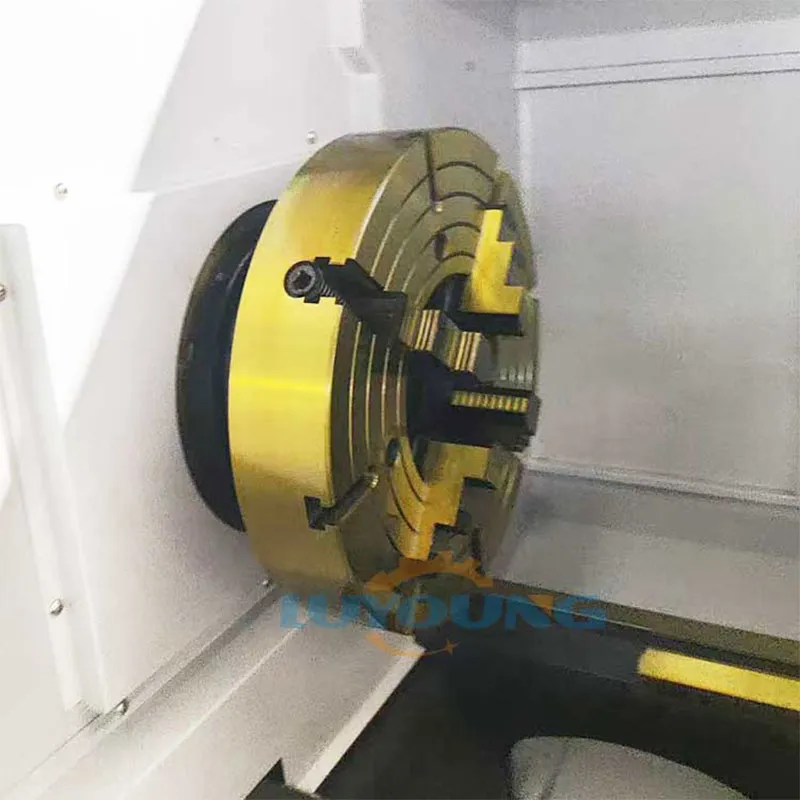

| Патрон | мм | патрон 520 мм, 4-х кулачковый, ручной |
| Револьверная головка / резцедержатель | - | револьверная головка, 4-х позиционная, ручная |
| Размер державки инструмента | мм | 32 x 32 |
| Ход по оси X | мм | 320/420 |
| Ход по оси Z | мм | 1350/2850 |
| Диапазон подач по оси X | мм/об | 22/0.02-0.45 |
| Диапазон подач по оси Z | мм/об | 26/0.07-1.33 |
| Скорость быстрого перемещения по оси X | мм/мин | 2300 |
| Скорость быстрого перемещения по оси Z | мм/мин | 4000 |
| Шаг метрической резьбы / количество ходов | мм | 1———15 |
| Шаг дюймовой резьбы / количество ходов | ниток/дюйм | 14——1 |
| Диаметр пиноли задней бабки | мм | 100 |
| Конус пиноли задней бабки | - | MT5 |
| Ход пиноли задней бабки | мм | 250 |
| Мощность двигателя шпинделя | кВт | 11 |
| Мощность двигателя ускоренного перемещения | кВт | 0.3 |
| Мощность насоса СОЖ | кВт | 0.125 |
| Масса для исполнения 1500 | кг | 4500 |
| Масса для исполнения 3000 | кг | 5700 |
| Габаритные размеры для исполнения 1500 | мм | 3700x1650x1550 |
| Габаритные размеры для исполнения 3000 | мм | 5200x1650x1550 |
