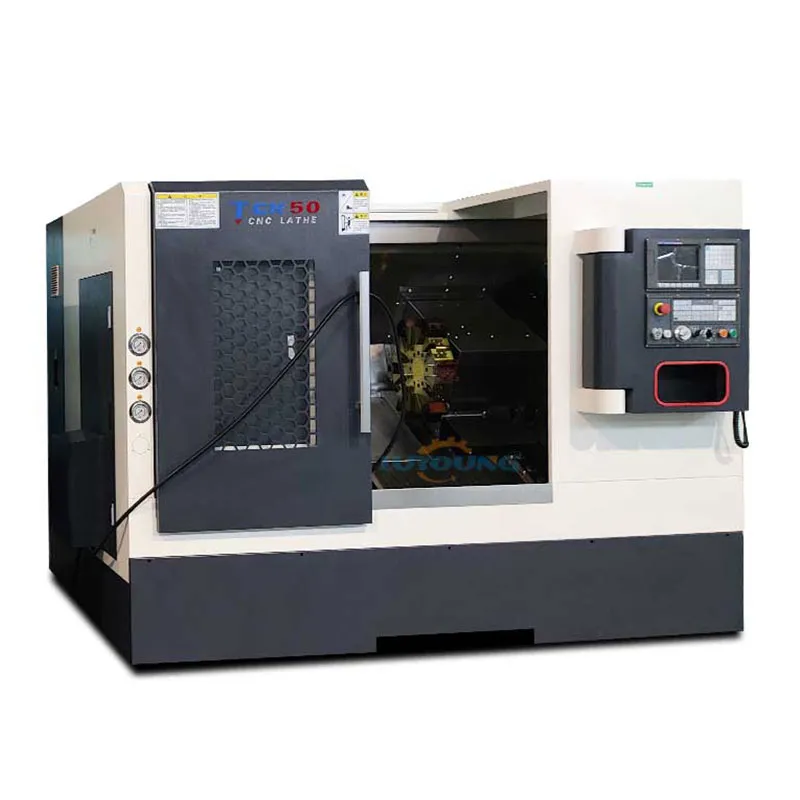

Автоматический токарный станок с ЧПУ TCK50, наклонный токарный обрабатывающий центр с ЧПУ с сервоприводом Fanuc
Серия многофункциональных токарных станков с ЧПУ TCK50 — это высокоскоростное и точное оборудование для числового программного управления, производимое нашей компанией с использованием японской технологии. Основные комплектующие изготовлены известными отечественными и зарубежными производителями, а ключевые детали обработаны на импортных прецизионных пятиосевых обрабатывающих центрах для гарантии высокой точности изготовления.
Описание
маркер
Описание станка
Серия многофункциональных токарных станков с ЧПУ TCK50 — это высокоскоростное и точное оборудование для числового программного управления, производимое нашей компанией с использованием японской технологии. Основные комплектующие изготовлены известными отечественными и зарубежными производителями, а ключевые детали обработаны на импортных прецизионных пятиосевых обрабатывающих центрах для гарантии высокой точности изготовления.
Конструкция станка
Станинка серии многофункциональных токарных станков с ЧПУ TCK50 имеет коробчатую конструкцию и изготовлена из высокопрочного чугуна (HT-300) методом сплошной литья, а также обработана на высокоточном обрабатывающем центре за одну установку. Благодаря этому станок обладает высокой общей жесткостью, отличной сохраняемостью точности и высокой эксплуатационной надежностью.
Станина станка выполнена в виде высокожесткого моноблока с наклонной (под углом 30 градусов) конструкцией, что способствует эффективному отводу стружки. Оснащенная отдельным резервуаром для СОЖ, она полностью исключает протечки и обеспечивает простоту технического обслуживания.
Револьверная головка
Серия токарных станков с ЧПУ TCK50 оснащена гидравлической револьверной головкой на 12 позиций, при этом ножницы могут быть взаимозаменяемы в любых позициях диска ножниц. Скорость смены инструмента высокая (время смены соседнего инструмента — 0,25 секунды). Повторная точность позиционирования револьверной головки — 0,003 мм.
Шпиндель
Серия токарных станков с ЧПУ TCK50 имеет конструкцию высокожесткого шпиндельного узла.
Внутри шпинделя предусмотрена герметичная смазка консистентным маслом, что обеспечивает высокоскоростную и плавную работу шпинделя.
Шпиндельный двигатель — асинхронный сервоприводной с бесступенчатым регулированием скорости, мощностью 7,5 кВт, отличается большим и широким диапазоном крутящего момента, обеспечивает высокий крутящий момент при низких оборотах и подходит для тяжелой резки.
Шпиндельная коробка без зубчатой передачи значительно снижает шум и вибрацию.
Оснащена сплошным (опционально — полым) гидравлическим патроном и высокоскоростным гидроцилиндром, а также ножным переключателем, что обеспечивает удобство и безопасность крепления заготовок.
Передача по осям X, Z
В системах подач осей X3210 и Z4010 используются высокоточные компоненты (класса C3) большого диаметра производства компании PMI (Тайвань), в конструкции которых предусмотрены как предварительный натяг, так и предварительное нагружение.
Подача по осям X и Z осуществляется с использованием линейных направляющих тайваньского производства Shangyin (класс P RG35) с высокой грузоподъемностью.
Предусмотрена система смазки шариковых винтов и линейных направляющих с полностью автоматической принудительной смазкой по всему ходу, что минимизирует трение, а также защита из нержавеющих телескопических кожухов.
По осям X и Z установлены сервоприводные двигатели: крутящий момент двигателя по оси X — 10 Н·м, по оси Z — 15 Н·м.
Подшипник хвостовика
Станок оснащен стандартным гидравлическим хвостовиком, перемещение корпуса хвостовика осуществляется гидроцилиндром.
Рулевая пара хвостовика — высокоточная линейная направляющая (высокая точность, Тайвань), обеспечивающая оптимальное сочетание точности подачи и жесткости станка.
Гидравлическая система
Гидравлическая система станка использует систему переменного насоса с управлением импортными компонентами, обеспечивающую максимальную экономию энергии станка.
Система смазки
Используется централизованная система смазки, полностью автоматическая принудительная смазка шариковых винтов и линейных направляющих, обеспечивающая способность станка к быстрому перемещению и высокую точность позиционирования.
Технические характеристики серии многофункциональных токарных станков с ЧПУ TCK50
| Узел | Показатель | TCK50 |
| Область обработки | Максимальный диаметр вращения на станине (мм) | Φ550 |
| Максимальный диаметр резки (мм) | Φ440 | |
| Максимальная длина резки (мм) | 450 | |
| Ход и подача | Ход по оси X (мм) | 250 |
| Ход по оси Z (мм) | 500 | |
| Скорость перемещения по оси X (мм/мин) | 24000 | |
| Скорость перемещения по оси Z (мм/мин) | 24000 | |
| Маховичок (мм) | 0,001/0,01/0,1 | |
| Скорость подачи по осям X, Z (мм/мин) | 0~5000 | |
| Скорость ручной подачи по осям X, Z (мм/мин) | 0~1260 | |
| Точность позиционирования | Повторная точность позиционирования по оси X (мм) | 0,005 |
| Точность позиционирования по оси X (мм) | 0,01 | |
| Повторная точность позиционирования по оси Z (мм) | 0,006 | |
| Точность позиционирования по оси Z (мм) | 0,015 | |
| Шпиндель | Частота вращения шпинделя (об/мин) | 35-3000 |
| Максимальный крутящий момент шпинделя (Н·м) | 48 | |
| Конец шпинделя | A2-6 | |
| Диаметр сквозного отверстия шпинделя (мм) | Φ66 | |
| Диаметр сквозного отверстия полого гидропатрона (мм) | Φ50 | |
| Патрон | 10” (опц. 12”) | |
| Револьверная головка | Количество позиций ножниц | 12 позиций |
| Время смены инструмента (с) | 0,25 | |
| Размер установки инструмента (мм) | 25×25 | |
| Диаметр установки расточного резцедержателя (мм) | Φ32 | |
| Хвостовик | Ход хвостовика (мм) | 480 |
| Конус вершины | MT-5# | |
| Главный двигатель | Мощность главного двигателя (кВт) | 7,5 (4500 об/мин) |
| Крутящий момент главного двигателя (Н·м) | 48 | |
| Двигатели подачи X, Z | Мощность двигателя подачи по оси X (кВт) | 2,3 |
| Крутящий момент двигателя подачи по оси X (Н·м) | 15 | |
| Мощность двигателя подачи по оси Z (кВт) | 2,3 | |
| Крутящий момент двигателя подачи по оси Z (Н·м) | 15 | |
| Система охлаждения | Объем охлаждающей жидкости (л) | 200 |
| Тип двигателя (1 л.с.) (кВт) | 0,18 | |
| Размеры | Установочные размеры (Д×Ш×В) (мм) | 2697/1795/1860 |
| Вес | Масса станка (кг) | 3600 |
Основной комплект поставки
| № | Наименование | Производитель | Опция |
| 1 | Система ЧПУ Guangshu 980TB3i | Guangzhou Guangshu | FANUC |
| 2 | Сервоприводной главный двигатель и сервоприводные двигатели осей X/Z | Guangzhou Guangshu | FANUC |
| 3 | Гидравлический патрон и гидроцилиндр | Zhejiang Dingchang | Цзянсу |
| 4 | Шпиндельный узел | Подшипники HRB | NSK |
| 5 | Подшипники передачи осей X/Z | Подшипники HRB | NSK |
| 6 | Шариковые винты | Taiwan Yintai | — |
| 7 | Роликовые линейные направляющие | Taiwan Yintai | — |
| 8 | Гидравлическая револьверная головка на 12 позиций с сервоуправлением | Taiwan Taixin (Taiwan Lianji) | — |
| 9 | Основные электротехнические компоненты | Delixi | — |
| 10 | Муфта | Китайское производство | Япония |
| 11 | Энкодер шпинделя | Китайское производство | — |
| 12 | Гидронасос и двигатель | Китайское производство | — |
| 13 | Детали системы смазки | Китайское производство | Япония |
Применяемые стандарты
ГОСТ GB/T 25659.1-2010 Упрощенные горизонтальные токарные станки с ЧПУ. Часть 1: Проверка точности
ГОСТ GB/T 25659.2-2010 Упрощенные горизонтальные токарные станки с ЧПУ. Часть 2: Технические условия
ГОСТ GB/T 25376-2010 Станки для резки металлов. Общие технические условия для механических деталей
ГОСТ GB/T 25373-2010 Станки для резки металлов. Общие технические условия для сборки
