Многофункциональный станок с ЧПУ серии TCK56-700 — это высокоскоростное точное оборудование для механической обработки с ЧПУ, произведенное нашей компанией по японской технологии. Основные комплектующие изготовлены известными производителями внутри страны и за рубежом, ключевые детали обработаны на импортных прецизионных пятиосевых обрабатывающих центрах для обеспечения точности изготовления.
Описание
маркер
Токарный станок с наклонной станиной и револьверной головкой TCK56
Описание станка
Многофункциональный станок с ЧПУ серии TCK56-700 — это высокоскоростное точное оборудование для механической обработки с ЧПУ, произведенное нашей компанией по японской технологии. Основные комплектующие изготовлены известными производителями внутри страны и за рубежом, ключевые детали обработаны на импортных прецизионных пятиосевых обрабатывающих центрах для обеспечения точности изготовления.
Конструкция станка
1. Многофункциональный станок с ЧПУ серии TCK56 имеет станину коробчатой конструкции из прочного чугуна (HT-300), изготовленную по технологии монолитного литья и обработанную на высокоточном обрабатывающем центре за одну установку. Благодаря этому станок обладает высокой общей жесткостью, хорошей сохраняемостью точности и высокой эксплуатационной надежностью.
2. Станина выполнена в виде высокожесткой наклонной монолитной конструкции (угол наклона 30°), обеспечивает удобное удаление стружки, оснащена разделительной водяной канавкой, полностью исключающей утечки и облегчающей обслуживание.
Револьверная головка

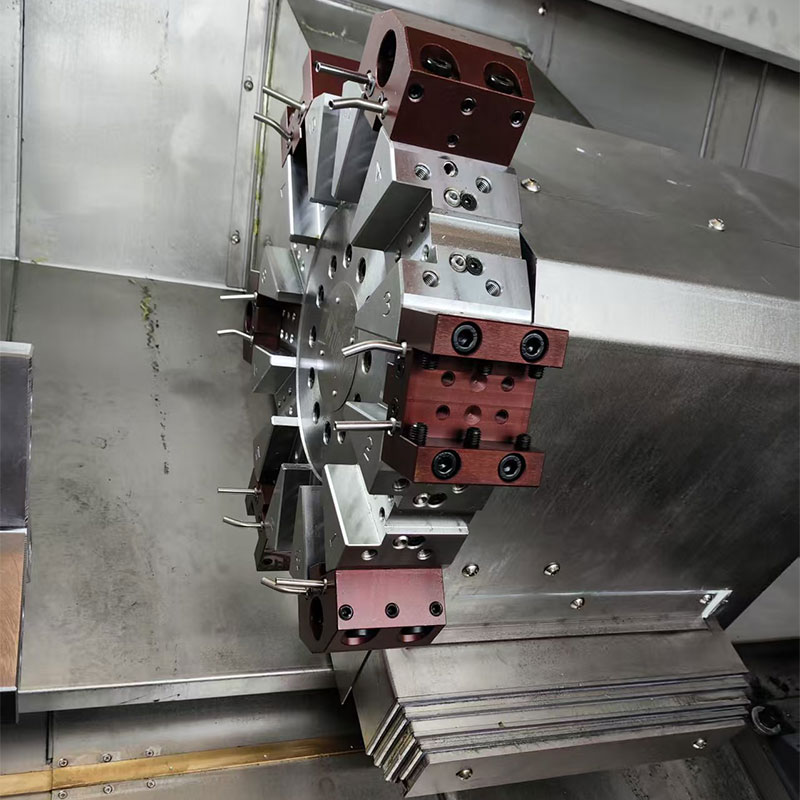

Многофункциональный станок с ЧПУ серии TCK56 оснащен 12-позиционной servo-гидравлической револьверной головкой (опционально силовая револьверная головка). Держатели инструментов взаимозаменяемы в любых позициях револьвера. Высокая скорость смены инструмента (время смены соседнего инструмента 0,25 с). Повторная точность позиционирования револьверной головки 0,003 мм.
Шпиндель
1. Многофункциональный станок с ЧПУ серии TCK56 оснащен высокожестким шпиндельным узлом.
2. Внутреннее герметичное смазочное устройство шпинделя обеспечивает высокоскоростную и плавную работу шпинделя.
3. Шпиндельный мотор — асинхронный servo-мотор с бесступенчатой регулировкой скорости, мощностью 11 кВт, обладает высоким и широким диапазоном крутящего момента, высокий крутящий момент при низких оборотах, подходит для тяжелой резки.
4. Бесшестеренчатая конструкция шпиндельной коробки значительно снижает шум и вибрацию.

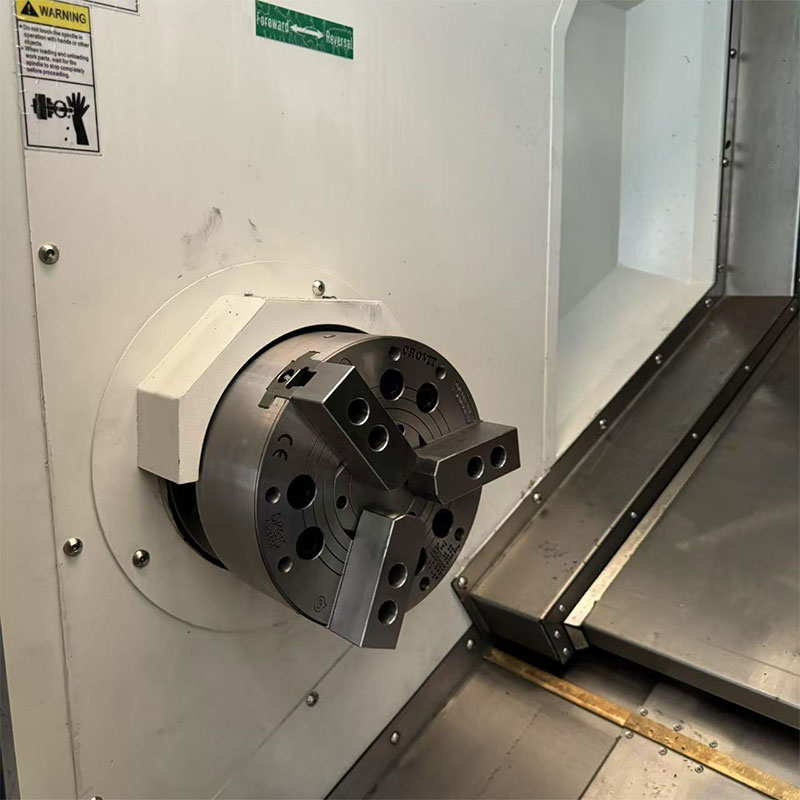

5. Используется гидравлический патрон с центральным отверстием (опционально сплошной) и высокоскоростной гидроцилиндр, оснащен ножным переключателем, обеспечивающим удобство и безопасность крепления заготовок.
Передача по осям x, z
1. Для подачи по осям X4010, Z4010 используются шариковые винты большого диаметра высокой точности (класс C3) тайваньской фирмы HIWIN с предварительным натягом.
2. Для подачи по осям X, Z используются роликовые линейные направляющие тайваньской фирмы HIWIN (класс P RG45) с высокой грузоподъемностью.
3. Оснащено системой смазки винтов и направляющих, принудительная полная смазка минимизирует трение, предусмотрена защита из нержавеющей стали.
4. По осям X, Z установлены servo-моторы: крутящий момент мотора по оси X — 10 Н·м, по оси Z — 15 Н·м.
Задняя стойка

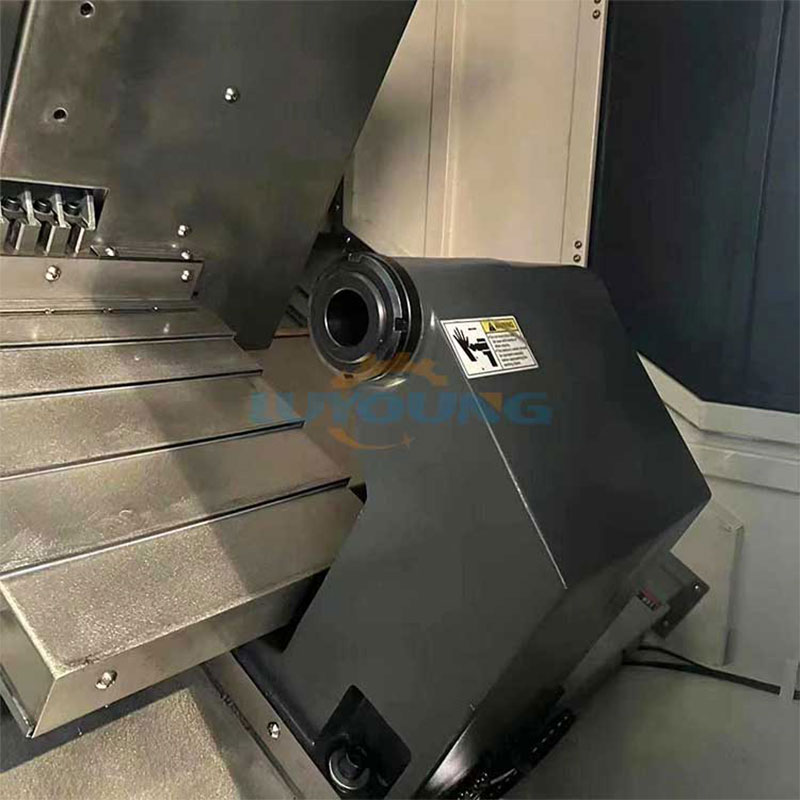

1. Станок оснащен стандартной гидравлической задней стойкой, перемещение корпуса стойки осуществляется гидроцилиндром (опционально программируемая задняя стойка с servo-мотором и винтовой передачей).
2. Направляющие задней стойки — высокоточные линейные направляющие тайваньской фирмы DHF (тайваньская точность), обеспечивающие оптимальное сочетание точности подачи и жесткости станка.
Гидравлическая система
Гидравлическая система станка оснащена системой регулируемого насоса с импортными элементами управления, обеспечивающей максимальную экономию энергии.
Смазочная система
Используется централизованная смазочная система, автоматическая принудительная смазка шариковых винтов и линейных направляющих обеспечивает высокую скорость перемещения и высокую точность позиционирования станка.
Технические характеристики серии TCK56
| Узел | Показатель | TCK56 |
| Область обработки | Максимальный диаметр вращения над станиной (мм) | Φ650 |
| Максимальный диаметр резки (мм) | Φ540 | |
| Максимальная длина резки (мм) | 580 (силовой револьвер 540) | |
| Ход и подача | Ход по оси X (мм) | 280 |
| Ход по оси Z (мм) | 700 | |
| Скорость перемещения по оси X (мм/мин) | 24000 | |
| Скорость перемещения по оси Z (мм/мин) | 24000 | |
| Маховик (мм) | 0,001/0,01/0,1 | |
| Скорость подачи по осям X, Z (мм/мин) | 0~5000 | |
| Скорость ручной подачи по осям X, Z (мм/мин) | 0~1260 | |
| Точность позиционирования | Повторная точность позиционирования по оси X (мм) | 0,005 |
| Точность позиционирования по оси X (мм) | 0,01 | |
| Повторная точность позиционирования по оси Z (мм) | 0,006 | |
| Точность позиционирования по оси Z (мм) | 0,015 | |
| Шпиндель | Скорость вращения шпинделя (об/мин) | 10-3000 (макс. 3500 для 8-дюймового гидравлического патрона) |
| Максимальный крутящий момент шпинделя (Н·м) | 72 | |
| Конец шпинделя | A2-6 | |
| Диаметр сквозного отверстия шпинделя (мм) | Φ66 | |
| Диаметр сквозного отверстия полого гидравлического патрона (мм) | Φ52 | |
| Патрон | 8” (опционально 10”) | |
| Револьверная головка | Количество позиций | 12 |
| Время смены инструмента (с) | 0,25 | |
| Размер установки инструмента (мм) | 25×25 | |
| Диаметр установки держателя расточного инструмента (мм) | Φ32 | |
| Задняя стойка | Ход задней стойки (мм) | 480 |
| Конус центра | MT-5# | |
| Главный мотор | Мощность главного мотора (кВт) | 11 (4500 об/мин) |
| Крутящий момент главного мотора (Н·м) | 72 | |
| Моторы подачи X, Z | Мощность мотора подачи X (кВт) | 2,3 |
| Крутящий момент мотора подачи X (Н·м) | 15 | |
| Мощность мотора подачи Z (кВт) | 2,3 | |
| Крутящий момент мотора подачи Z (Н·м) | 15 | |
| Система охлаждения | Объем охлаждающей жидкости (л) | 200 |
| Тип мотора (1 л.с.) (кВт) | 0,18 | |
| Размеры | Установочные (дл×шир×выс) (мм) | 3400/2060/2100 |
| Вес | Масса станка (кг) | 4200 |
Основной комплект
| № | Наименование | Производитель | Опция |
| 1 | ЧПУ Guangshu 980TB3i | Guangzhou Guangshu | FANUC |
| 2 | Главный servo-мотор + моторы X/Z | Guangzhou Guangshu | FANUC |
| 3 | Гидравлический патрон и цилиндр | Zhejiang Dingchang | Jiangsu |
| 4 | Шпиндельный узел | Подшипники HRB | NSK |
| 5 | Подшипники передачи X/Z | Подшипники HRB | NSK, Тайвань |
| 6 | Шариковые винты | HIWIN, Тайвань | — |
| 7 | Роликовые линейные направляющие | HIWIN, Тайвань | — |
| 8 | 12-поз. servo-гидр. револьверная головка | Taixin (Lianji), Тайвань | — |
| 9 | Основные электрокомпоненты | Delixi | — |
| 10 | Муфта | Китай | Япония |
| 11 | Энкодер | Китай | — |
| 12 | Гидронасос и мотор | Китай | — |
| 13 | Смазочные элементы | Китай | Япония |
Стандарты выполнения
1. GB/T 25659.1-2010 Упрощенные токарные станки с ЧПУ горизонтальные. Часть 1: Проверка точности
2. GB/T 25659.2-2010 Упрощенные токарные станки с ЧПУ горизонтальные. Часть 2: Технические условия
3. GB/T 25376-2010 Металлорежущие станки. Общие технические условия на механически обработанные детали
4. GB/T 25373-2010 Металлорежущие станки. Общие технические условия на сборку
